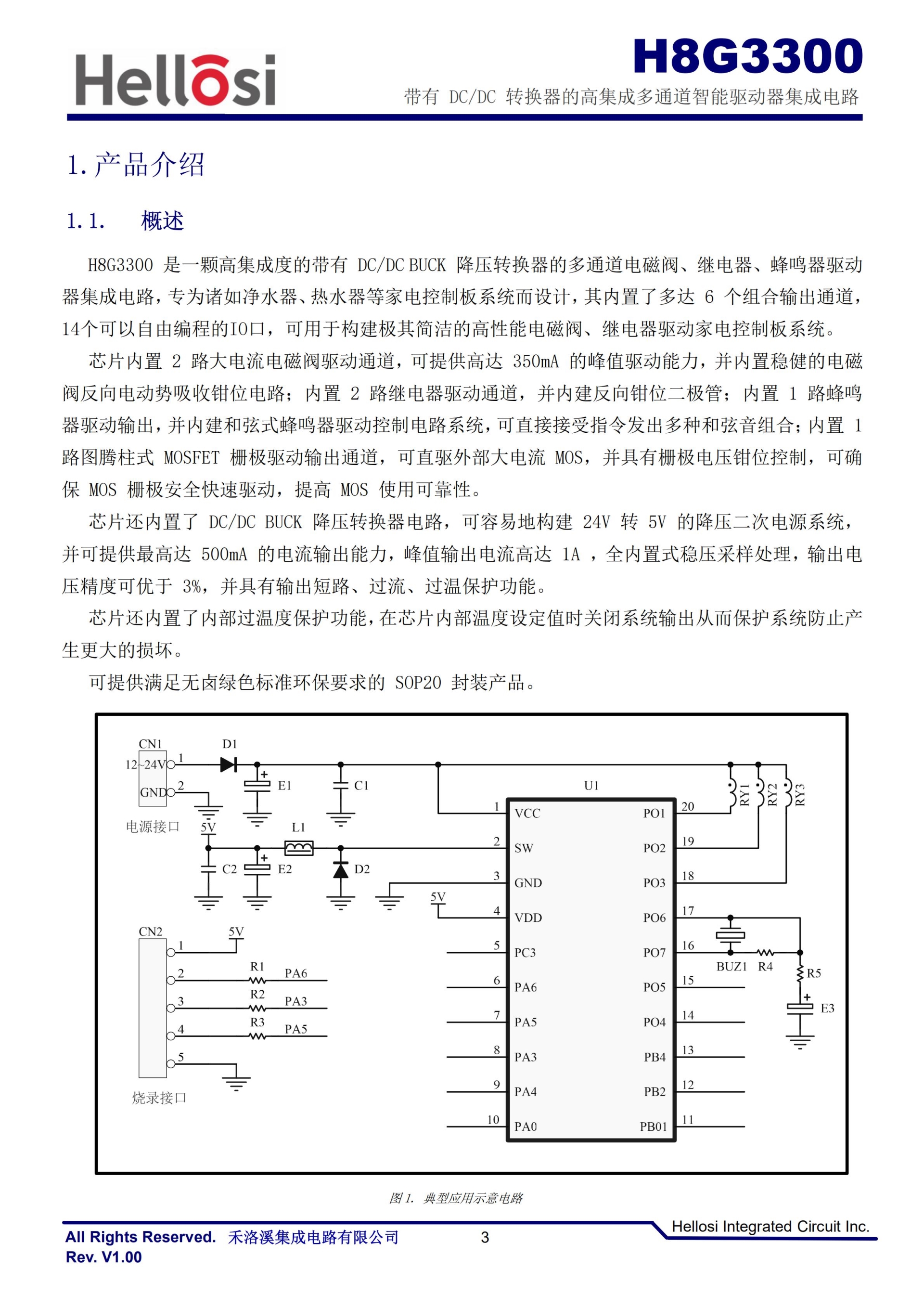

H8G3300 是一颗高集成度的带有 DC/DC BUCK 降压转换器的多通道电磁阀、继电器、蜂鸣器驱动

器集成电路，专为诸如净水器、热水器等家电控制板系统而设计，其内置了多达 6 个组合输出通道，

14个可以自由编程的IO口，可用于构建极其简洁的高性能电磁阀、继电器驱动家电控制板系统。

芯片内置 2 路大电流电磁阀驱动通道，可提供高达 350mA 的峰值驱动能力，并内置稳健的电磁

阀反向电动势吸收钳位电路；内置 2 路继电器驱动通道，并内建反向钳位二极管；内置 1 路蜂鸣

器驱动输出，并内建和弦式蜂鸣器驱动控制电路系统，可直接接受指令发出多种和弦音组合；内置 1

路图腾柱式 MOSFET 栅极驱动输出通道，可直驱外部大电流 MOS，并具有栅极电压钳位控制，可确

保 MOS 栅极安全快速驱动，提高 MOS 使用可靠性。

芯片还内置了 DC/DC BUCK 降压转换器电路，可容易地构建 24V 转 5V 的降压二次电源系统，

并可提供最高达 500mA 的电流输出能力，峰值输出电流高达 1A ，全内置式稳压采样处理，输出电

压精度可优于 3%，并具有输出短路、过流、过温保护功能。

芯片还内置了内部过温度保护功能，在芯片内部温度设定值时关闭系统输出从而保护系统防止产

生更大的损坏。

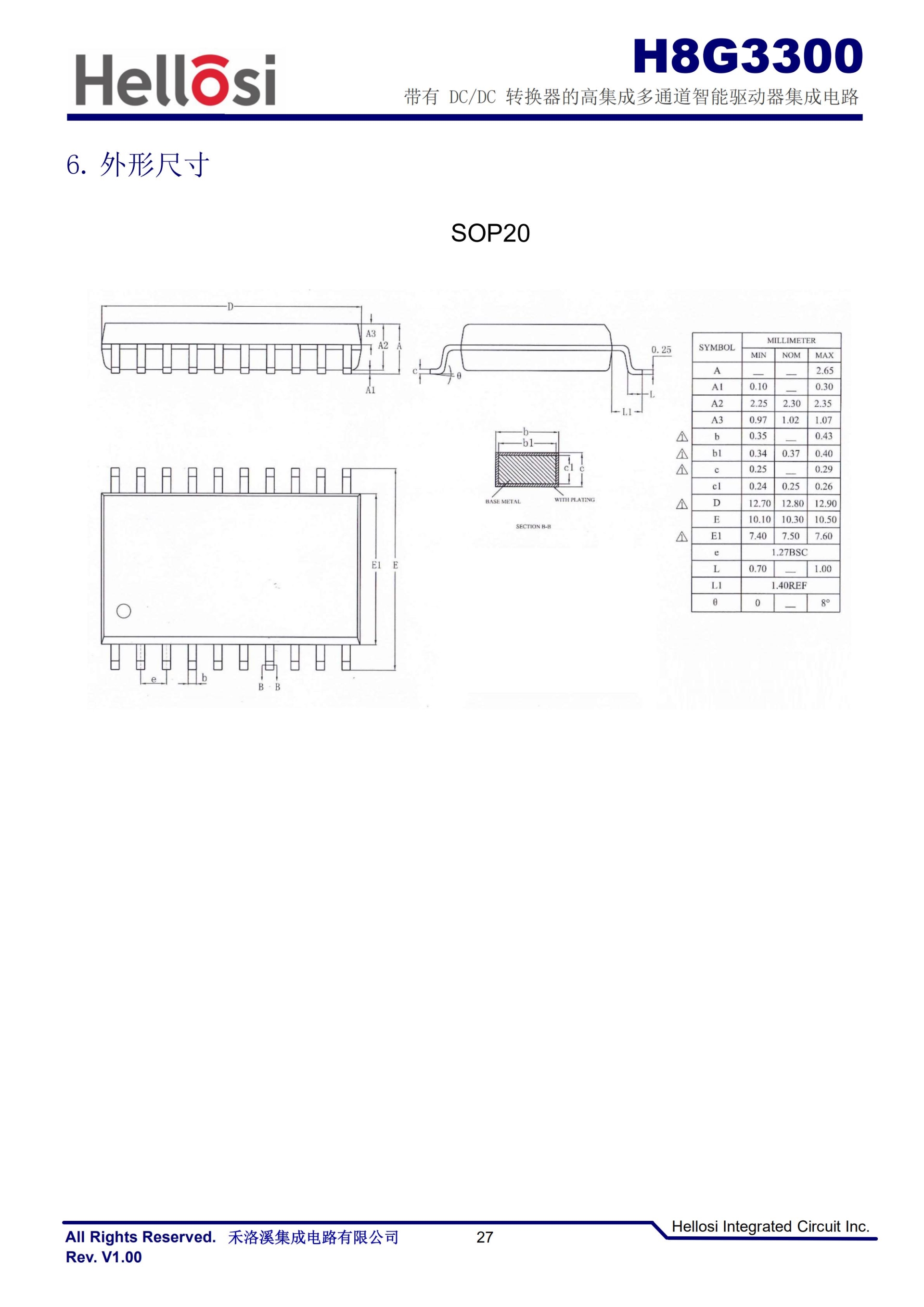

可提供满足无卤绿色标准环保要求的 SOP20 封装产品。
