H8G3002 是一个带 Touch、ADC、并行处理、完全静态，以 MTP 为程序存储器的处理器(MCU)，

此处理器具有四个处理单元。它基于 RISC 基础架构，获得 FPGA 技术专利。大部分指令执行周期是

一个指令周期，只有少部分间接寻址的指令需要两个指令周期。

芯片内置 4KW MTP 程序程序存储器以及 512 个字节 SRAM 数据存储器。

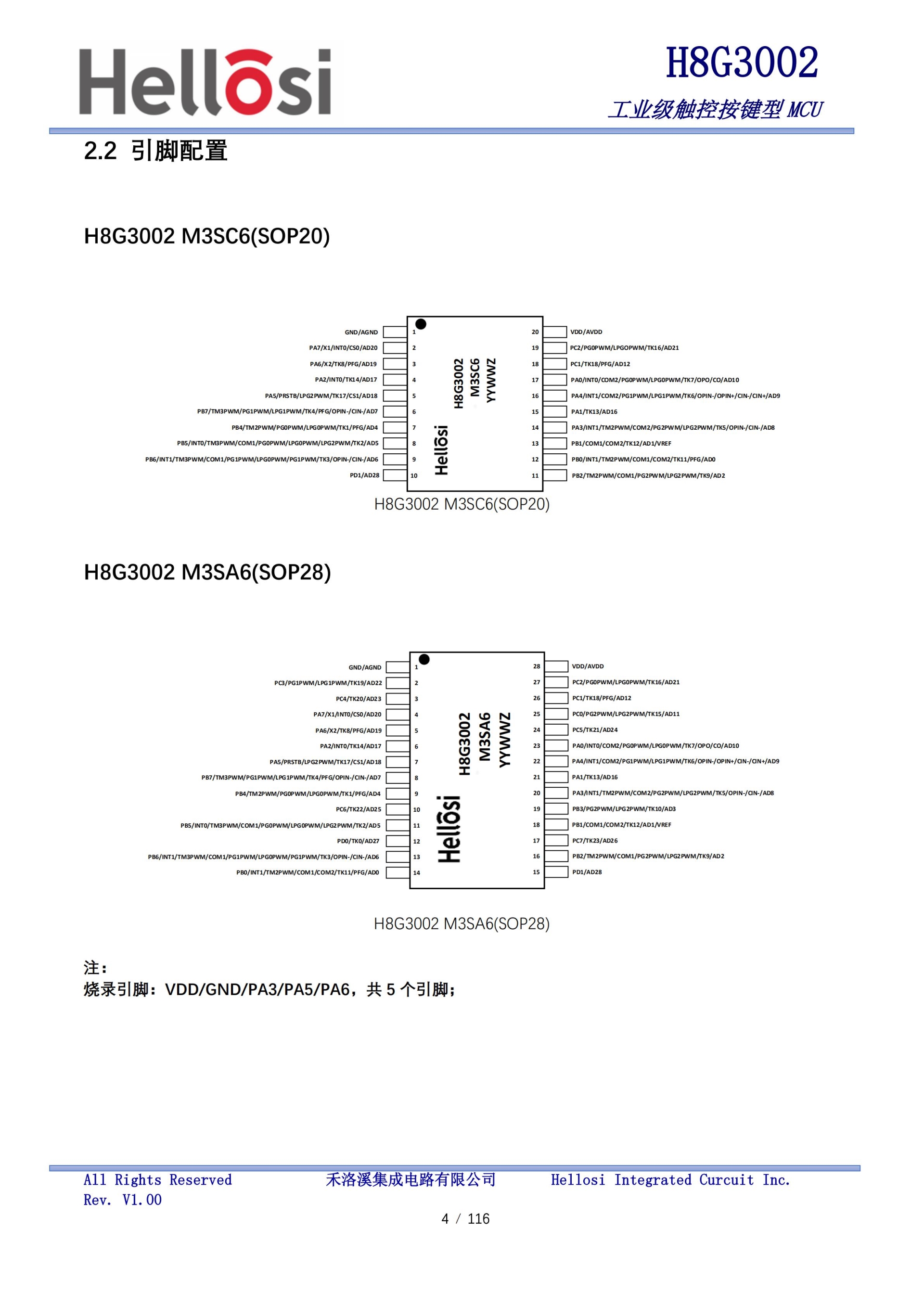

芯片内置 28 通道（包含 GND）12 位分辨率的 ADC，其中一通道为内部 Bandgap 参考电压或者

VDD/4。

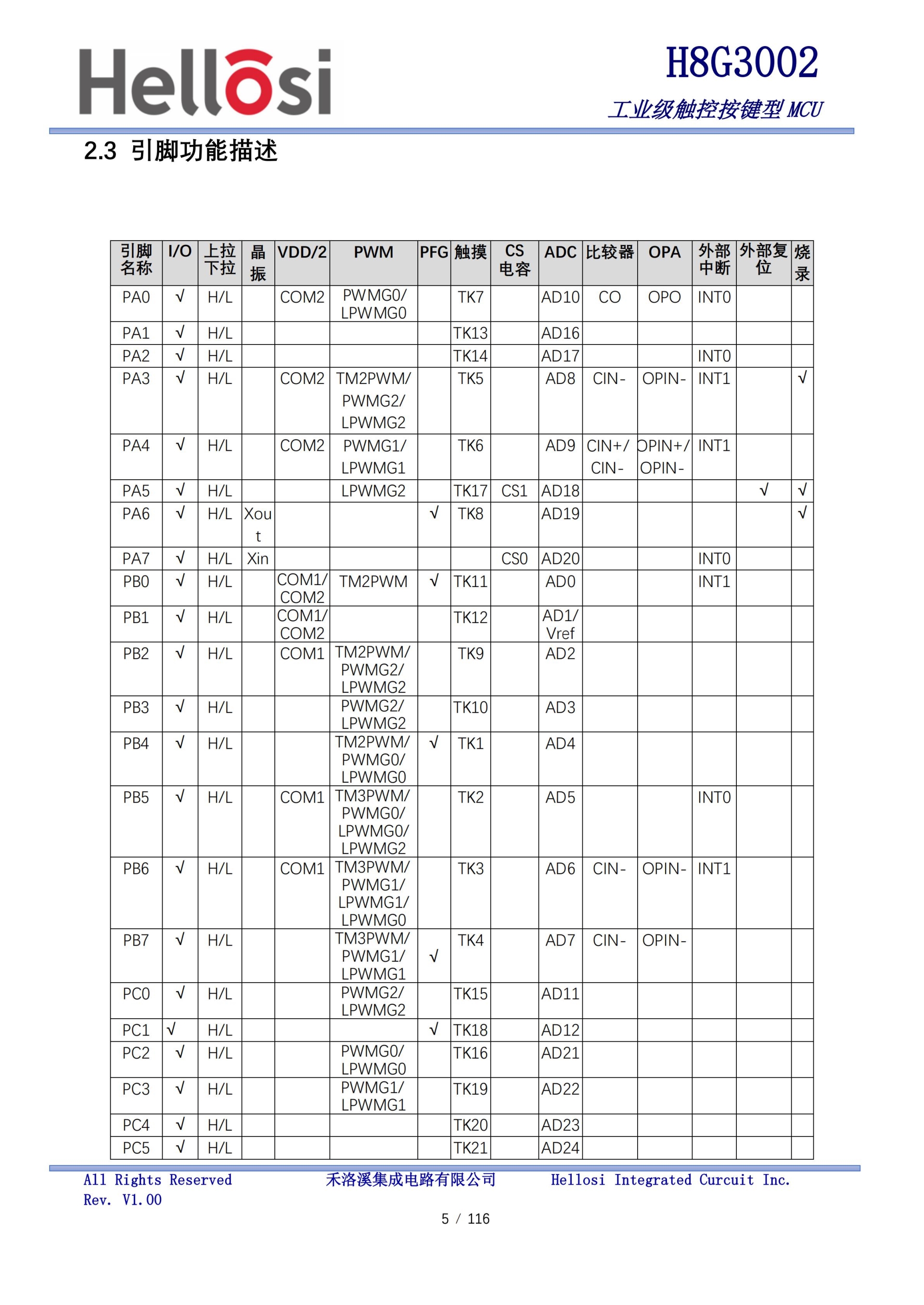

芯片内置 C-Touch 硬件电路，最大可提供 24 个 IO 口作为触摸按键。

芯片提供一个 16 位的硬件计数器 Timer16、两个 8 位计数器（Timer2 和 Timer3）、3 个 11 位计

数器（PWMG0/1/2）和一组新的三路 11 位计数器带 SuLED PWM 生成器（LPWMG0/1/2）。

芯片提供一个 PFG 调频电路、运算放大器 OPA、硬件比较器、驱动 LCD 的 VDD/2 偏置电压生成

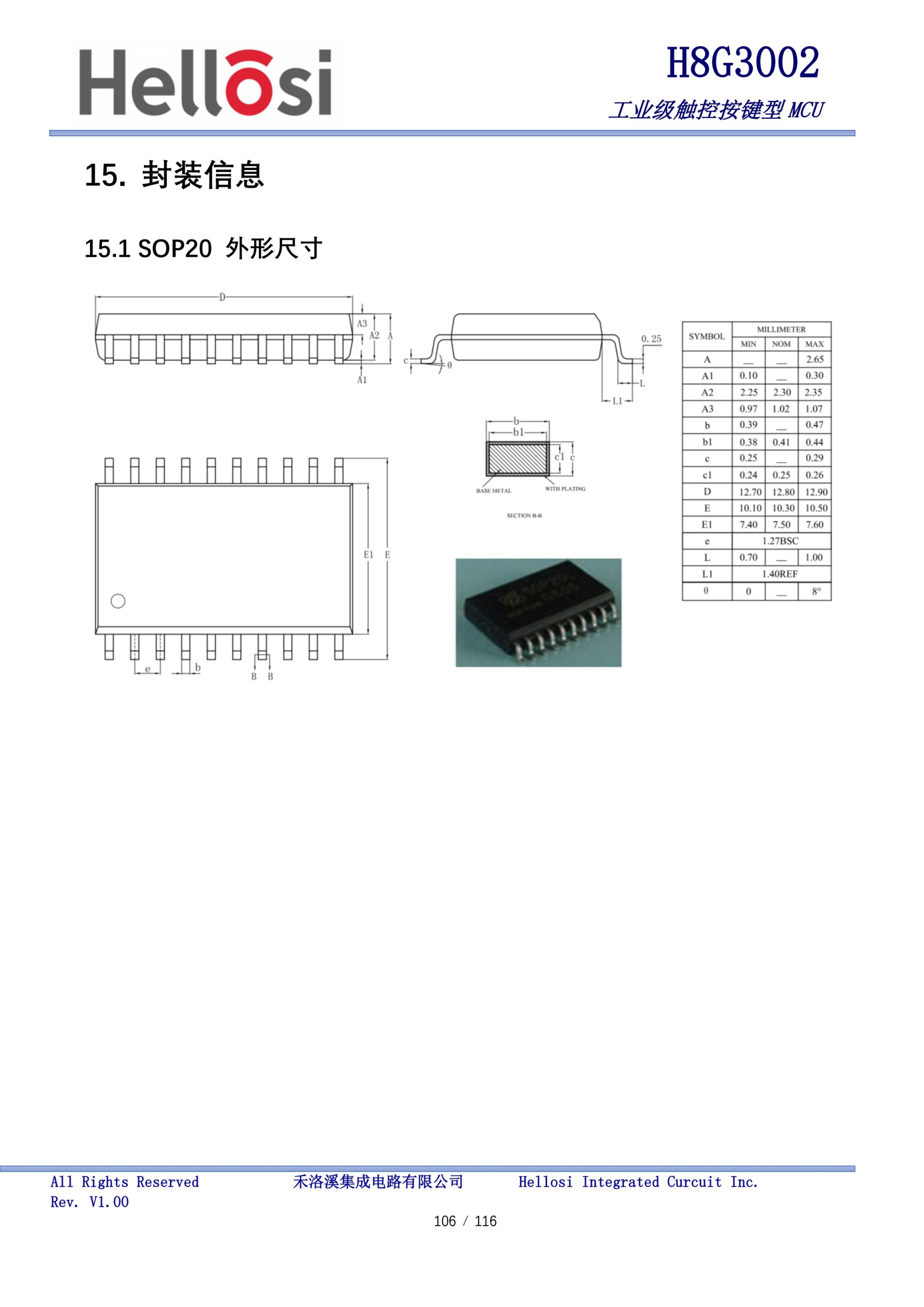

器以及加强硬件运算功能的 8X8 乘法器。
